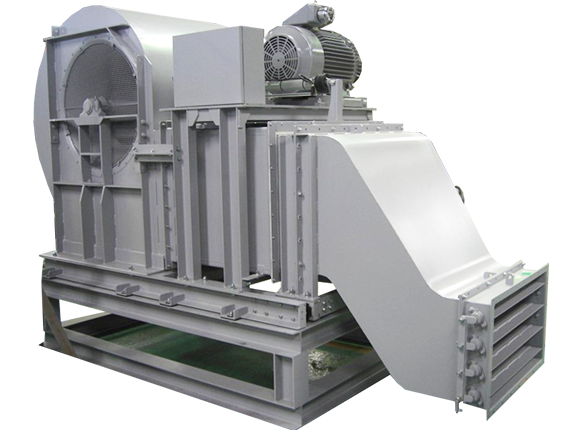

遠心送風機



自由設計で、どんな環境にもピッタリ設置
信頼性とコストパフォーマンスをご支持いただき、あらゆる産業分野で広くご利用いただいております。 ケースによっては設置が難しい遠心送風機ですが、弊社ではお客様の環境に合わせてフレキシブルに設計、設置いたします。 例えば搬入経路が狭い地下や既存ビルなら機器を分割して搬入、現場で組み立て設置を行います。 また、左右・垂直水平のみが一般的な送風角度も、お客様の環境に合わせて非常に細かく設計。 送風ダクトが遠回りするなどの無駄を省くだけでなく、狭小空間への設置も可能です。 弊社の強みである多彩なラインナップも合わせ、他社では設置できないケースでも様々な工夫で柔軟に対応いたします。



リミットロードファン

リミットロードファン

効率が高く軸動力は完全なリミットロード特性を示し過負荷の心配がありません。

リミットロードファンは下記の3種をご用意しております。



HLAF 省エネ型リミットロードファン

外観(耐熱タイプ)・羽根車形状

[用途]

  • 一般産業用
  • 換気送排風用
  • 乾燥・冷却用

[大きさ]

#2~#18

[形式]

  • 片吸込両持形(S1)
  • 片吸込片持形(S2)
  • 両吸込両持形(D1・D2)
  • 直動形(S6)
  • カップリング直結形
  • 耐熱形(450℃まで対応)

[圧力]

290~2500 Pa

[特徴]

容量範囲が大きく低圧力の領域でも効率よく使用できるリミットロ-ドタイプの動力特性を持つファンで、シロッコファン特性領域にも対応可能。


ダウンロードはこちら

カタログ、取扱説明書のダウンロードはこちらから。
図面についてはお問い合わせください。



SLAF 省エネ型リミットロードエアーホイルファン

外観(耐熱タイプ)・羽根車形状

[用途]

  • 一般産業用
  • 塗装排気用
  • 公害防止用


[大きさ]
#3~#18


[形式]

  • 片吸込両持形(S1)
  • 片吸込片持形(S2)
  • 両吸込両持形(D1・D2)
  • 直動形(S6)
  • カップリング直結形
  • 耐熱形(450℃まで対応)


[圧力]
490~2900 Pa


[特徴]

効率高く軸動力は完全なリミットロ-ド特性を示し過負荷の心配がなく、低騒音です。


ダウンロードはこちら

カタログ、取扱説明書のダウンロードはこちらから。
図面についてはお問い合わせください。



LAF リミットロードエアーホイルファン

外観(S1タイプ)・羽根車形状

[用途]

  • 一般産業用
  • 塗装排気用
  • 熱風乾燥用
  • 排煙用


        [大きさ]
        #2~#20


        [形式]

        • 片吸込両持形(S1)
        • 片吸込片持形(S2)
        • 両吸込両持形(D1・D2)
        • 直動形(S6)
        • カップリング直結形
        • 耐熱形(450℃まで対応)


        [圧力]
        245~2450 Pa


        [特徴]
        効率高く軸動力は完全なリミットロ-ド特性を示し過負荷の心配がない。
        一般的なリミットロ-ドファンで#3よりエアホイル形羽根車を採用。


        ダウンロードはこちら

        カタログ、取扱説明書のダウンロードはこちらから。
        図面についてはお問い合わせください。

        ページトップへ戻る




        シロッコファン(多翼送風機)

        シロッコファン(多翼送風機)

        遠心送風機の中で、同一容量に対する大きさは最も小さく周速も少ないため、

        比較的低騒音でもっとも一般的なファンです。

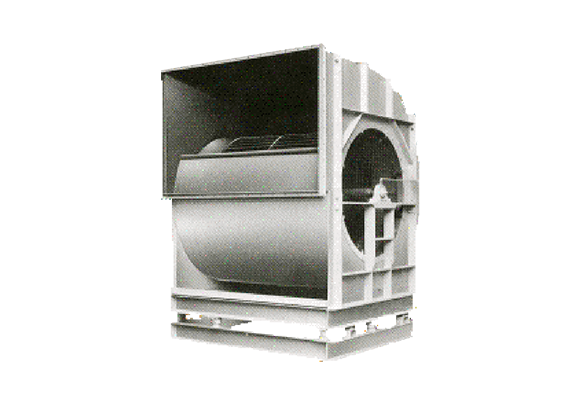

        MAF 多翼送風機(シロッコファン)

        外観 羽根車形状

        [用途]

        • 一般産業用
        • 換気送排風用


              [大きさ]
              #1~#20


              [形式]

              • 片吸込両持形(S1)
              • 片吸込片持形(S2)
              • 両吸込両持形(D1・D2)
              • 直動形(S6)
              • カップリング直結形
              • 耐熱形(350℃まで対応)


              [圧力]
              100~1000 Pa


              [特徴]
              遠心送風機の中で、同一容量に対する大きさは最も小さく周速も少ないので比較的低騒音で最も一般的なファン



              ダウンロードはこちら

              カタログ、取扱説明書のダウンロードはこちらから。
              図面についてはお問い合わせください。

              ページトップへ戻る




              ターボファン

              ターボファン

              あらゆる産業分野に広くご利用いただける高性能送風機です。

              風量・圧力に応じ、4タイプご用意しております。

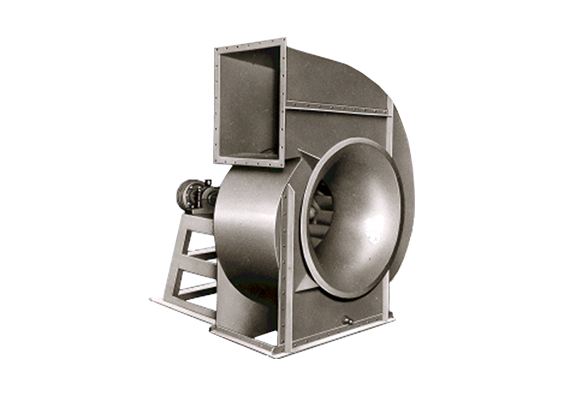

              HAF ターボファン

              外観 羽根車形状

              [用途]

              • 一般産業用
              • 塗装排気用
              • 焼却炉用
              • 熱風送・排風用(耐熱型)


                    [大きさ]
                    #2~#14


                    [形式]

                    • 片吸込片持形(S2)
                    • 直動形(S6)
                    • カップリング直結形


                    [圧力]

                    • 30P 1470~2940 Pa
                    • 60P 2940~5880 Pa
                    • 100P・120P 5880~9800 Pa


                    [特徴]
                    送風機専門メ-カとしての永年にわたる豊富な経験をもとに、あらゆる産業分野に広くご利用頂ける高性能ファンです。
                    高性能ファンで風量・圧力に応じ、4機種取りそろえております。


                    ダウンロードはこちら

                    カタログ、取扱説明書のダウンロードはこちらから。
                    図面についてはお問い合わせください。

                    ページトップへ戻る




                    ターボブロアー

                    ターボブロアー

                    HAF(ターボファン)に比べ少風量・高圧力を必要とされる場合に適しており、

                    風量に応じ4タイプご用意しております。

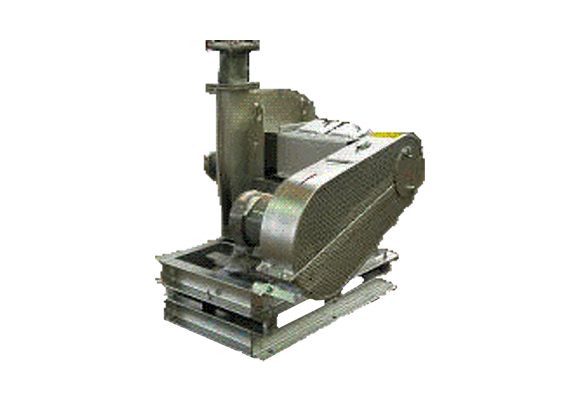

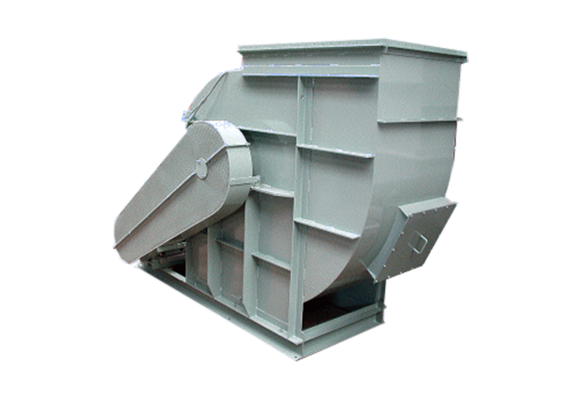

                    BAF ターボブロアー

                    外観 羽根車形状

                    [用途]

                    • 燃焼用ブロワ
                    • 高圧力用ブロワ


                          [大きさ]
                          #9-31~#21-125


                          [形式]

                          • 片吸込片持形(S2)
                          • 直動形(S6)
                          • カップリング直結形


                          [圧力]
                          9・11・15・21シリーズ
                          1400~17000 Pa


                          [特徴]
                          HAFタ-ボファンに比べ少風量・高圧力を必要とされる場合に適しており、風量に応じ4機種取りそろえております。


                          ダウンロードはこちら

                          カタログ、取扱説明書のダウンロードはこちらから。
                          図面についてはお問い合わせください。

                          ページトップへ戻る




                          プレートファン

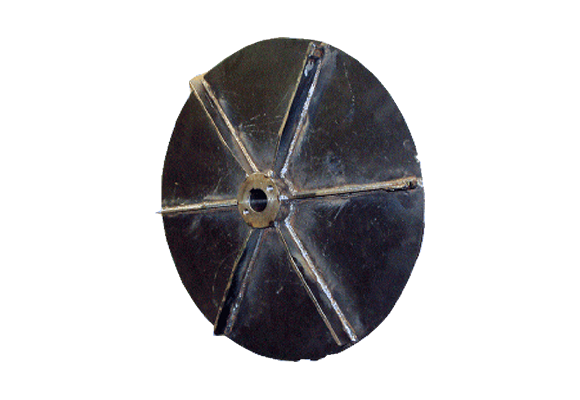

                          PAF プレートファン

                          PAF プレートファン

                          粉体・粉体等の空気輸送に適したファンです。

                          摩耗性塵埃を含む空気輸送についても設計製作いたします。

                          ページトップへ戻る




                          試験装置用ファン

                          試験装置用ファンとは

                          試験装置用ファンとは
                          試験装置用ファンとは

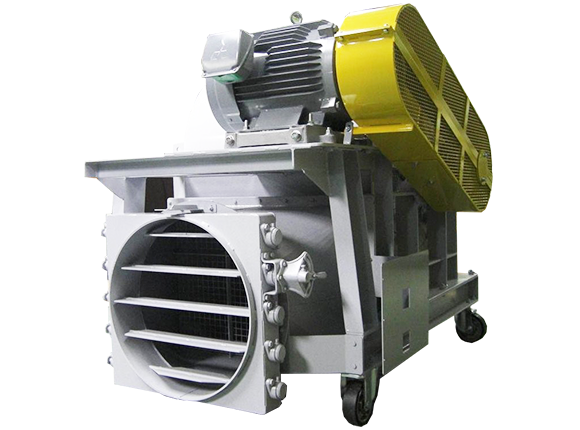

                          試験装置用ファンとは、風を人工的に起こす装置です。

                          風洞の中で自動車・高速列車・航空機・構造物などの空力特性を計測することにより、
                          製品開発・設計のためのデータを得ることができます。

                          弊社では試験装置用ファンについてはお客様のニーズに合わせて製作しますので、
                          どのような風の流れを作るかを御相談下さい。

                          弊社にて設計製作致します。

                          ページトップへ戻る




                          軸流タイプ

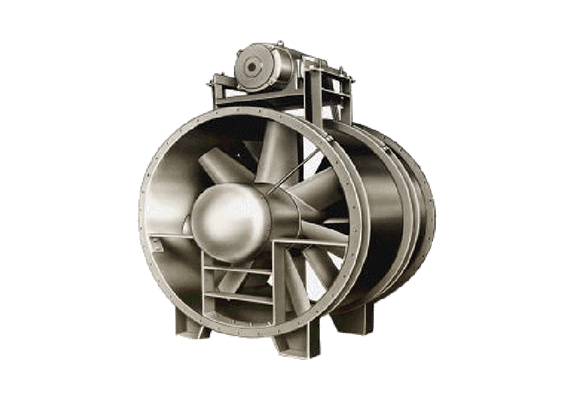

                          TAF 軸流ファン

                          TAF 軸流ファン

                          効率が高く抵抗の変動による動力の変動が少ないので、動力費の点で有利なファンです。


                          外観 羽根車形状

                          [用途]

                          • 一般産業のダクトの通風用
                          • 塗装排気用
                          • ク-リングタワ-用


                                [大きさ]
                                φ450~φ2500


                                [形式]

                                • Vベルト駆動形(4形)
                                • 電動機直動形(2形)


                                [圧力]
                                50~500 Pa


                                [特徴]
                                効率が高く抵抗の変動による動力の変動が少ないので、動力費の点で有利です。


                                ダウンロードはこちら

                                カタログ、取扱説明書のダウンロードはこちらから。
                                図面についてはお問い合わせください。

                                ページトップへ戻る




                                CAF セントリーラインファン

                                CAF セントリーラインファン

                                エアーホイル形羽根車を使用した軸流式ファンです。

                                動力特性はリミットロード形で、軸流ファン(TAF)に比べ低騒音です。

                                圧力も1000~1500Pa迄容易に得ることができます。

                                外観 羽根車形状

                                [用途]

                                • 一般産業のダクトの通風用
                                • 乾燥装置用


                                [大きさ]
                                #35~#200


                                [形式]

                                • Vベルト駆動形(4形)
                                • 電動機直動形(2形)


                                [圧力]
                                150~1770 Pa


                                [特徴]
                                エア-ホイル形羽根車を使用した軸流式ファンです。動力特性はリミットロ-ド形で、軸流ファンに比べ低騒音です。圧力も1000~1500Pa迄容易に得ることが出来ます。


                                ダウンロードはこちら

                                カタログ、取扱説明書のダウンロードはこちらから。
                                図面についてはお問い合わせください。
