• 可変翼軸流ファン
• SFファン

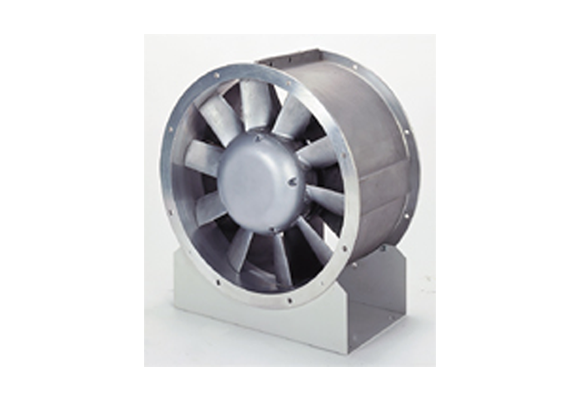

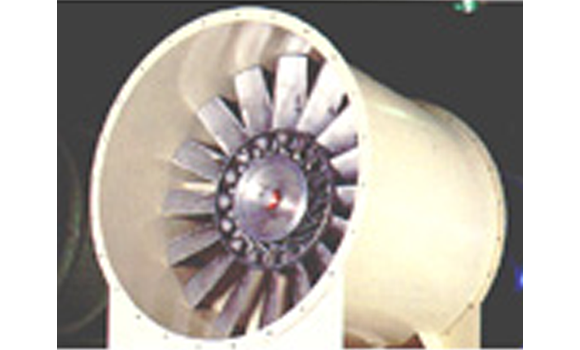

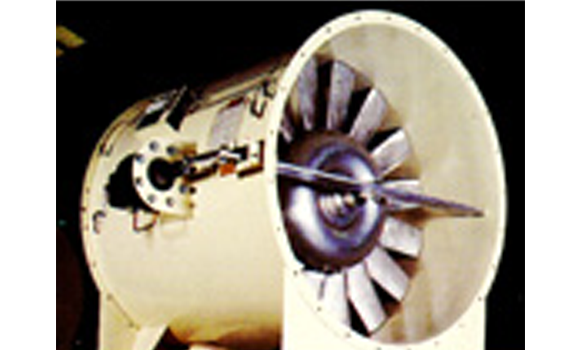

高性能可変ピッチファン

多彩な機能を備えた軸流方式で、応用範囲が広がります。

コンパクトで軽量、振動が少ない

軸流送風機は小型で軽量である為、スペースが狭くても設置が可能。
しかも、バランスがよく遠心式に比べて加振力が小さく防振装置をほとんど必要としません。

消音が容易

可変ピッチ軸流送風機は、騒音スペクトルのピークが中・高周波域にあるという特性があります。
中・高周波の音は低周波の音に比べ吸音・遮音がし易く、安価な消音器で大きな消音効果が得られます。

風向きの調整が思いのまま

軸流送風機は床上にも天井にも据付ができ、しかも風向きは水平・垂直だけでなく斜方向にも任意に設定できます。

圧力の変動に対して風量の変動が少ない

軸流送風機の特性として、風量－圧力曲線が垂直に近い曲線となります。フィルターを幾層にも設ける事が可能。
目づまりによる圧力変化が大きいところで、風量を一定に保つ事ができます。

小風量・低圧力から大風量・高圧力まで広い範囲でカバー

ブレードピッチ（翼角度）を変える事により、一台のファンで風量・圧力の調節が思いのまま。
インバーターを組み合わせれば、さらに広範囲の制御が可能になります。

モータを内蔵したシンプル構造

質量が軽く、搬入据付、基礎及び吊り金具などのコストの削減が可能。
モーターを内蔵したシンプル構造ですから、余分な付帯設備も不要でしかもメンテナンスが簡単です。

圧力が一定で風量の調節が自由自在

ブレードの回転数が一定である為、室内の圧力を一定に保った上で風量を自在に調節する事ができます。

各種の風力・素材・サイズの高性能設計を実現しました

一台のファンで動翼取付け角度を可変にして、幅広い風量域をカバーできる軸流ファンです。
風量・風圧を必要に応じて、圧縮空気や電動ならびに手動ハンドルなどにより可変できます。
温度・湿度・部屋の空気圧などを検知して、風量・風圧をコントロールする事ができます。

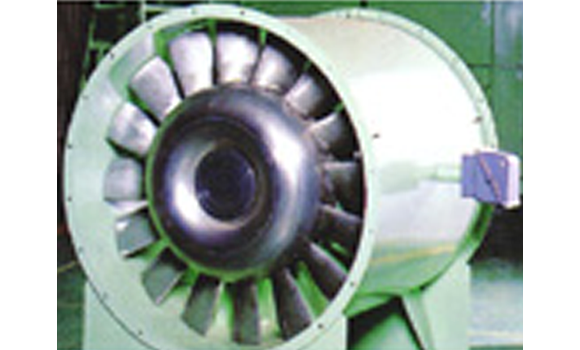

軽量で高効率なシステムファン

エネルギー効率を徹底追及したSFファン。軽量でコンパクトなボディから、静かで安定した風量を提供します。

消費電力を30％カットした高効率設計

SFファンの効率は最高で85％以上、常時使用風量・圧力においても70％以上。
従来の同型ファンより消費電力が約30％カットでき、消費電力の削減に貢献します。

風量・圧力を正確にカスタマイズ設定

可変翼型は、ご要望の風量・圧力に合わせて羽根角度をセットし、能力に適するモータを組み込んで納入いたします。
また、固定翼型SFファンもあります。

安定した風量を保持

SFファンは、システムの圧力変動が大きくても風量の変化は小さく、安定した稼働を続けます。

高耐食性を誇るアルミニウム鋳物

（ファン口径425mm以上の国土交通省仕様はケーシングが鋼板となります。）
ファンローター・ファンケーシング・内蔵モータケースは、アルミニウム鋳物を使用。軽量で耐食性に優れています。

静かで低振動の高圧力ファン

ファンの効率を追及し、エネルギーロスの少ない軸流ファンを完成。騒音の小さい、快適な環境を提供します。
また、振動はJIS B8330の《優》の範囲内であることを一台ごと確認した上で出荷。防振対策なしでご使用いただけます。

据付方向は自由自在

床置・天吊り・水平・垂直・斜め・上吹出・下吹出など自由な方向に据付が可能。
ダクトの途中に設置できるため、特別なスペースを要しません。

扱いやすい軽量、コンパクトサイズ

SFファン単体と同一性能の遠心型ファンの容積比は1:20、SFファンにサイレンサーを組み込んだときの容積比は1:5と、設置・取扱を考慮した設計です。

可変翼だからあらゆるニーズにマッチング

• 誘引SFファン
• ウィン・ファーティル

• 応用システム：クールジェットシステム・大冷工業㈱様システム

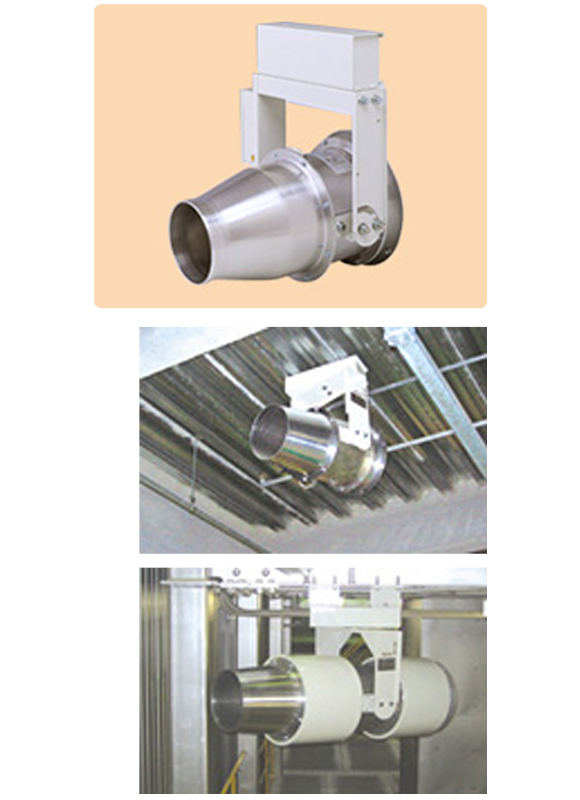

大空間換気に最適。静音・高機能の誘引ファン

弊社の小型軸流送風機「誘引SFファン」は、限られたスペースと最小の重量で
空気を効率的に送風する為に開発したファンです。
設置スペースと騒音が重視される箇所で性能を発揮し、もっとも効率のよい経済的で高機能の送風手段です。

省エネルギー

消費電力は家庭用照明器具並みの30Wです（SF200）。（30W～200W）

静音

4極モータを内蔵し、従来の誘引ファンにはない静かさを実現。
サイレンサーを取付ることによってより静かな場所でも運転可能です。

SF160のL型サイレンサー付は、NC32をクリヤーします。

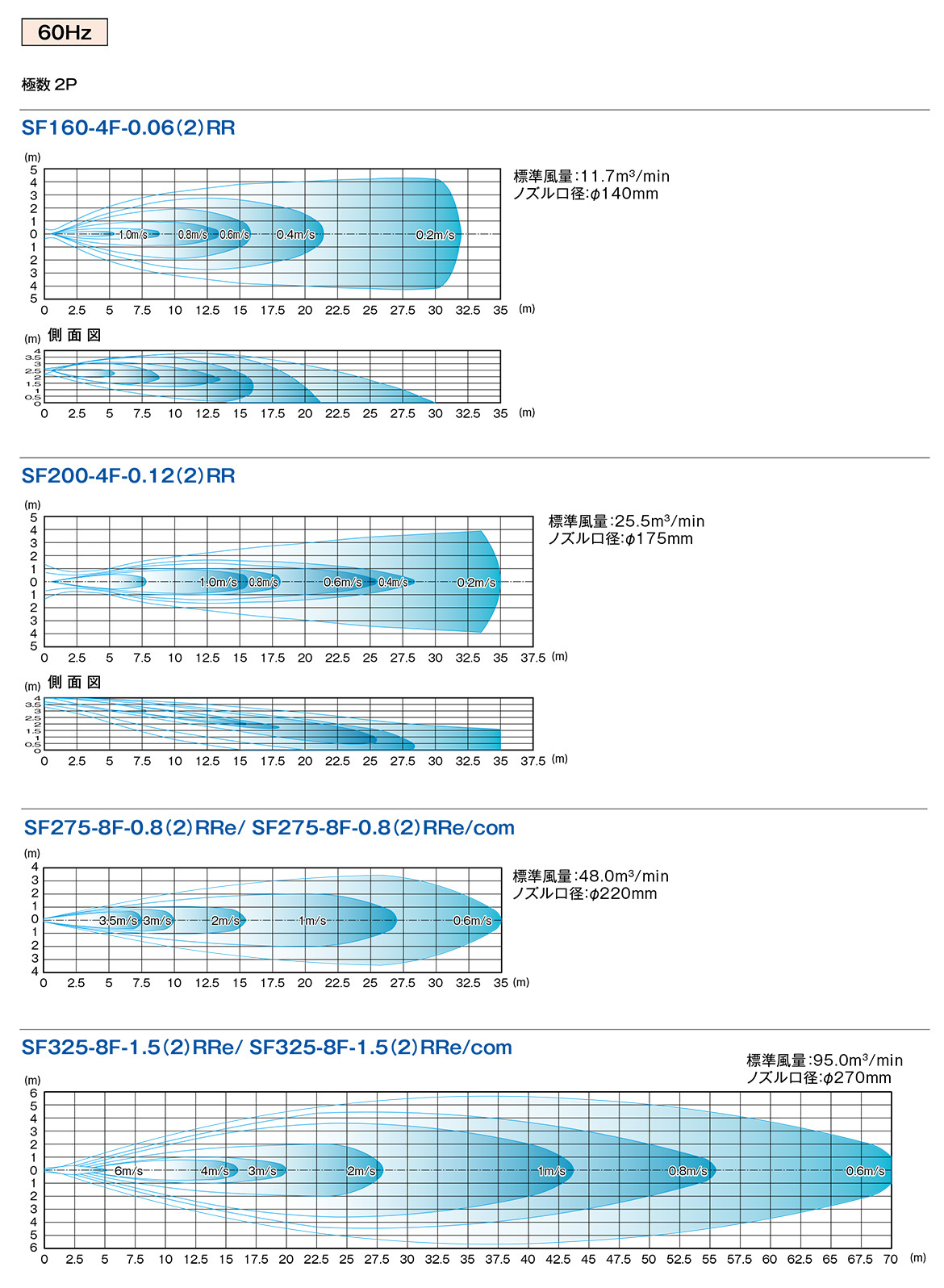

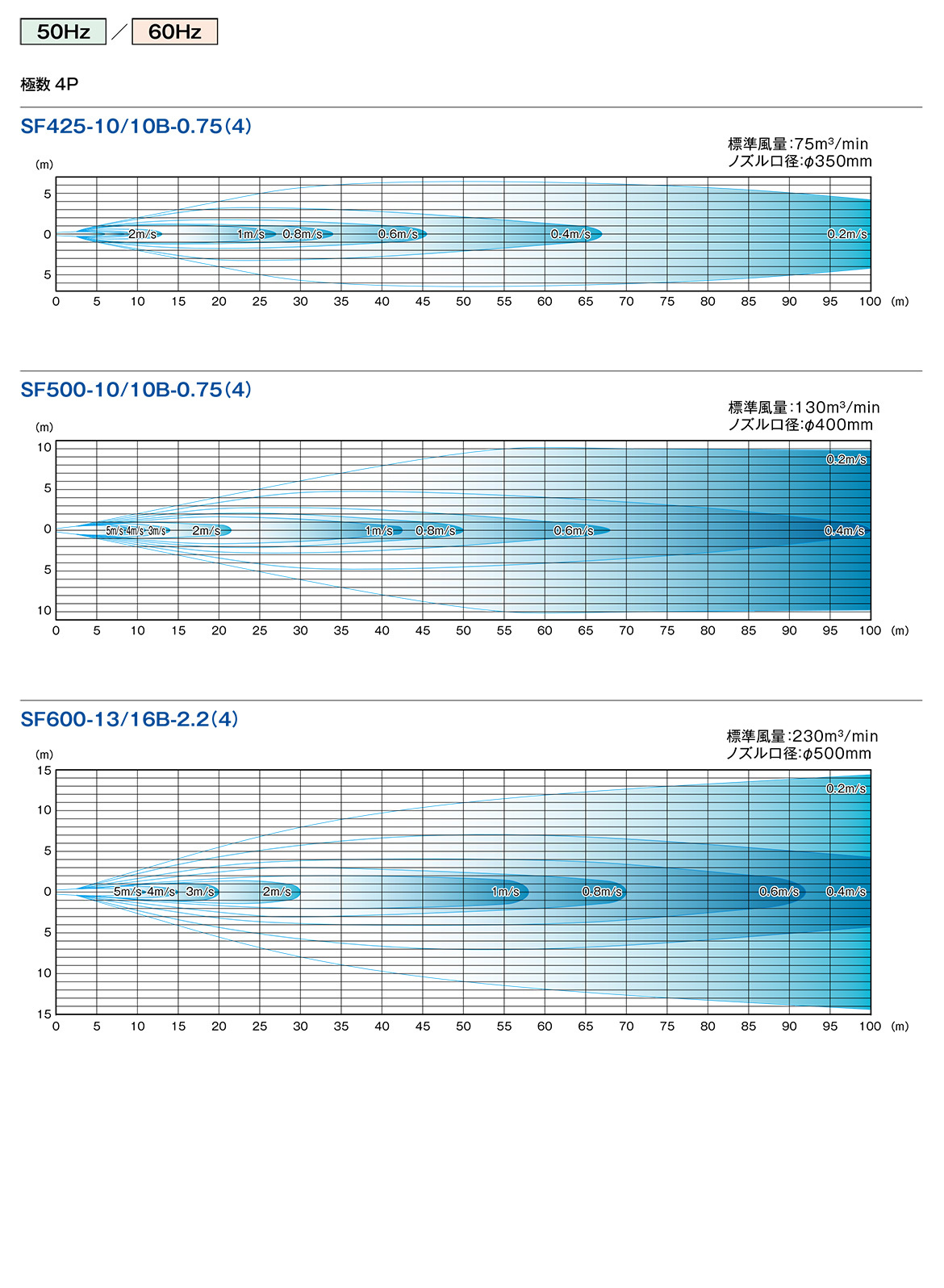

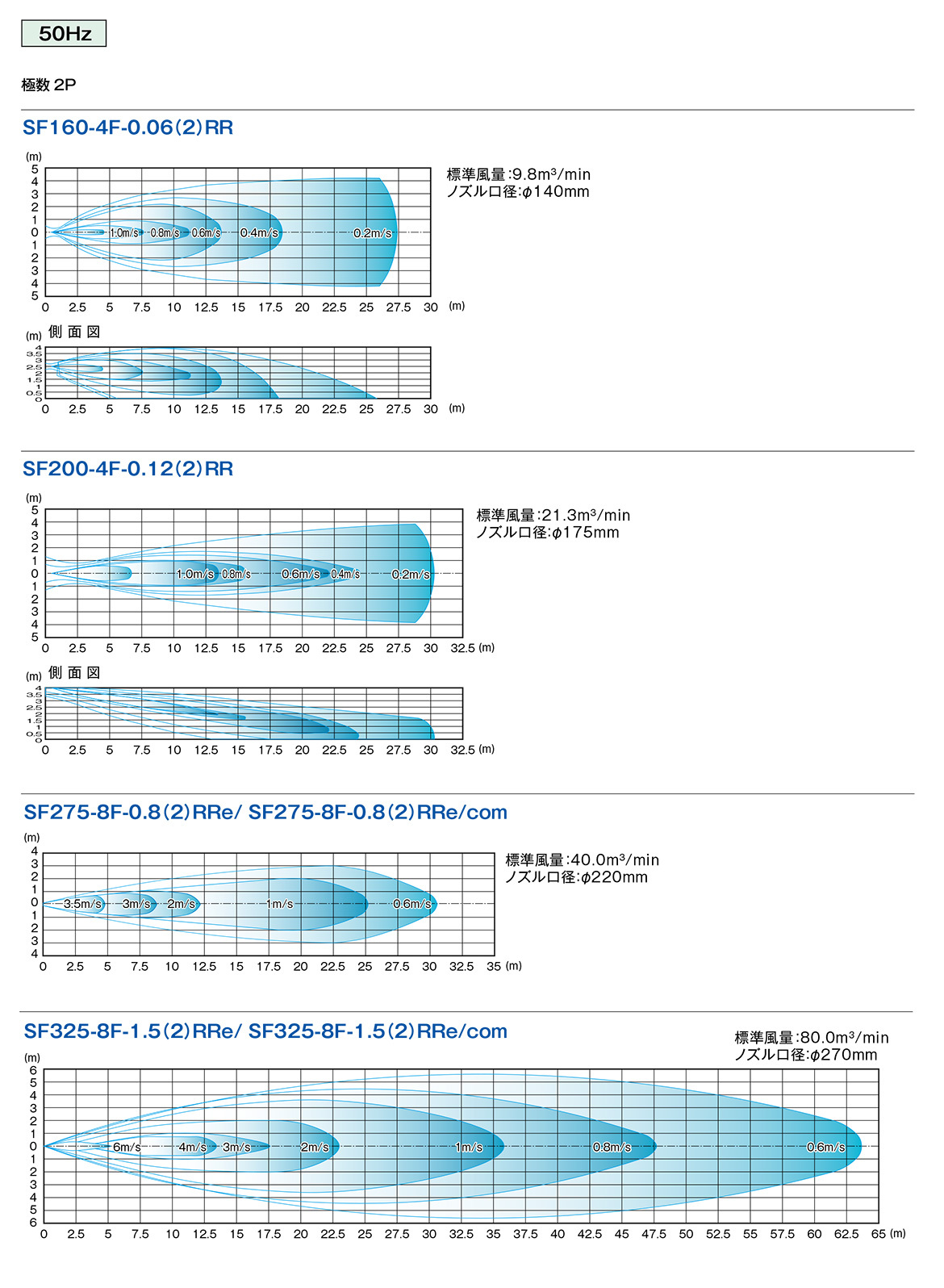

誘引風量

吹出口風量の約20倍の周辺空気を誘引し、大きな空気の流れを作ります。

吹出し方向

縦横、斜めと上下に吹出方向が自由自在に設定できます。（真上、真下の垂直方向にもできます）

使用温度

-10℃～40℃　過酷な条件でも運転可能。

（低温時は停止させない）（自動倉庫、冷暖房施設内の温度の均一化などにも最適です）
上記範囲外の温度の場合はご相談下さい。

ダクトレス

風の流れを作りたいがダクトを引くスペースがない場合においても電源と設置場所さえあれば問題なく流れを作ることができます。

※騒音値は、機側1mの値です。

※騒音値は、機側1mの値です。

※SF160・200型はサイレンサーSタイプ
SF275～600型はサイレンサー1Dタイプ

大空間、小空間での換気

• ビルの機械室、特高電気室の換気

• 屋内プールの天井内の結露防止

• 工場内の溶接ヒューム、有毒ガスの換気

• 航空機整備・塗装工場の送風補助

• 洞道内、地下共同溝の結露防止と換気

• トンネル工事の切羽における換気の補助

• 様々な場所の冷却対策

• 工場内における暑熱対策

• 地下駐車場排ガス換気システムのダクトレス化

• 病院や会議室などの暗騒音の低い場所での使用
  （S、L型サイレンサーを取付けることでより静かに）

• ホール、アトリウム、体育館等の天井の高い空間の冷暖房時の温度の均一化

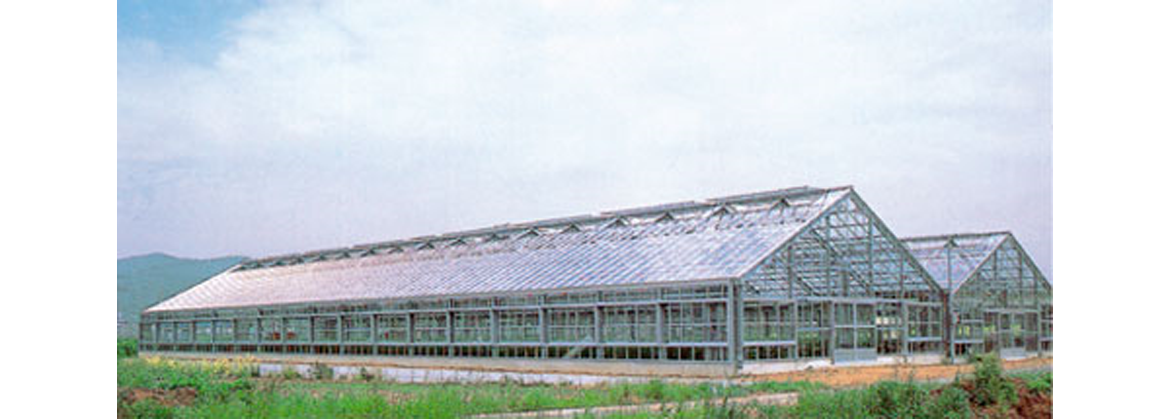

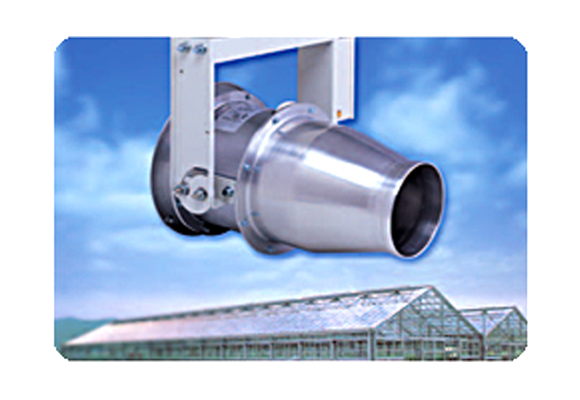

ハウス栽培用換気ファン

ビニールハウスの中を自然な環境に変えます

ハウスの中に、自然と変らない爽やかな風の流れを作ります。

土壌近くのムレが発生しません。
作物の茎が丈夫になり、花の丈がそろってきます。
生育の状態が均一に近くなり、バラツキがなくなります。

農薬の量が少なくて済みます

農薬の散布状態がよくなります。

静かな気流を作ります

ハウス内の作業者に対する労働環境がよくなります。

1台で広いエリアをカバーできます

ハウス床面積が50～80坪を1台でカバーできます。
屋内仕様の場合、ハウス以外への利用も可能です。

• 工事用SFファン
• ビッグログ

静音・高速ジェットファン

小型軸流送風機のSFタイプにサイレンサー・ノズル・吸込みベルマウスを取付けたユニットで、
工事仮設用・局所換気用のファンユニットを『工事用SFファン』と呼んでいます。

送風空気の到達距離が長い

SF500 5.5kWタイプの場合、55m離れて2m/sの風速を持っています。
遠くまで風が届く性能がSFファンの最大の特長です。

非常に静か

ファンの周囲から1m離れた測定値が約75dB（A）程度です。30mも離れると、ほとんどファンの音が聞こえません。

据付け方向が自由

横方向はもちろん、下吹出し・上吹出し・斜め方向など必要な方向に自由に設定できます。

移動が容易

移動に便利なキャスター台車があります。（オプション）

高効率ファンの使用により省電力

小型ファンのなかでは最高の85%の効率を持っています。

ファン口径o270×0.6kWから､o600×15kWまで標準7機種

用途に応じた機種を選定できます。

スイッチボックスが標準装備

電線を接続して、そのまま運転できます。（モータブレーカー付）

高耐久性

ローター部はアルミ製、鋼板部は2液性エポキシ樹脂塗装です。
機種によってはファンケーシングもアルミ製のため、耐久性は抜群です。

ビニール風管を300m以上接続可能

ファンは1kPa以上（機種によって異なる）の圧力を持っています。
適切なビニール風管を用いれば、300m以上接続できます。

※モータ：200/220V, 50/60Hz, 3o

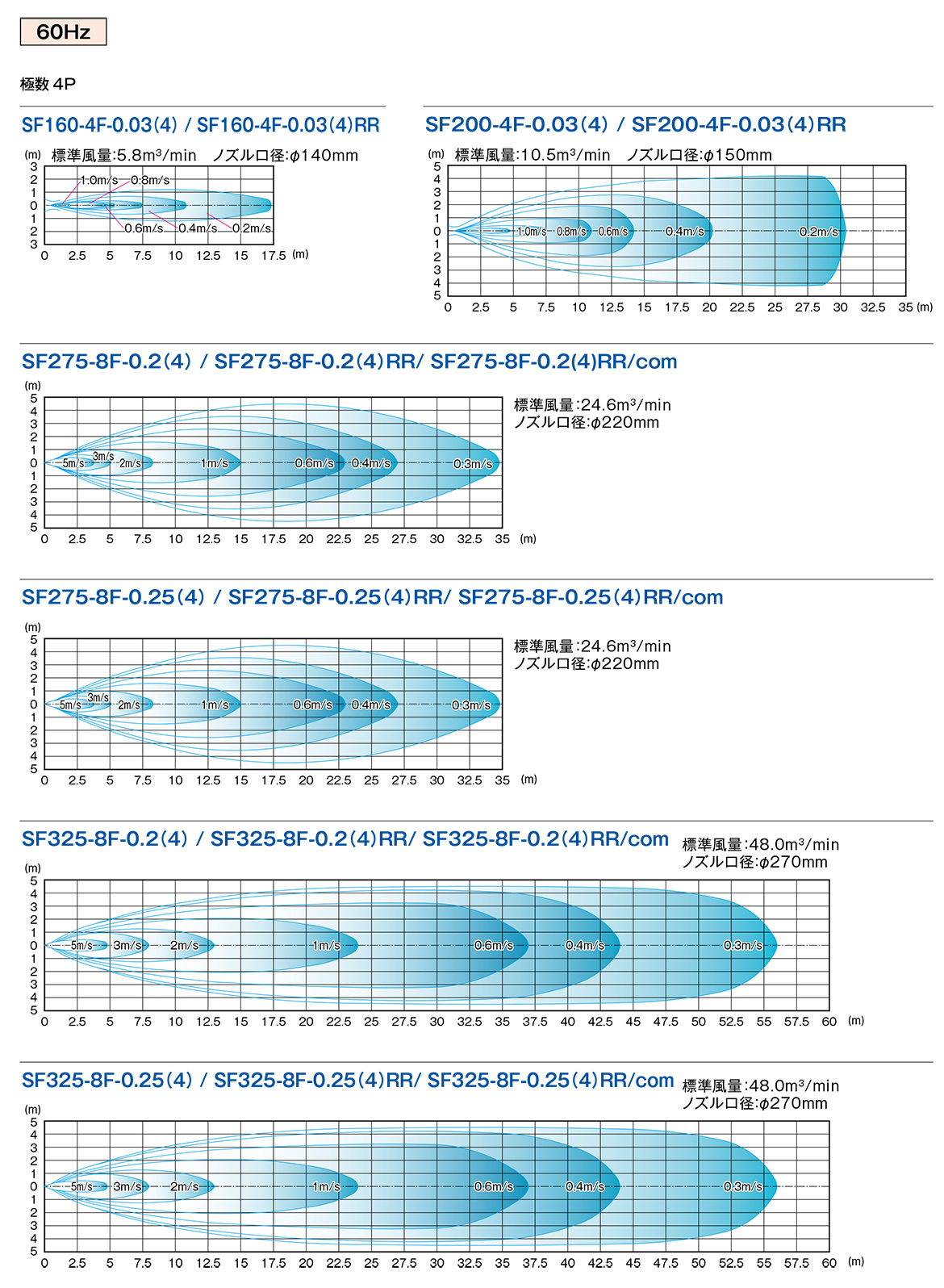

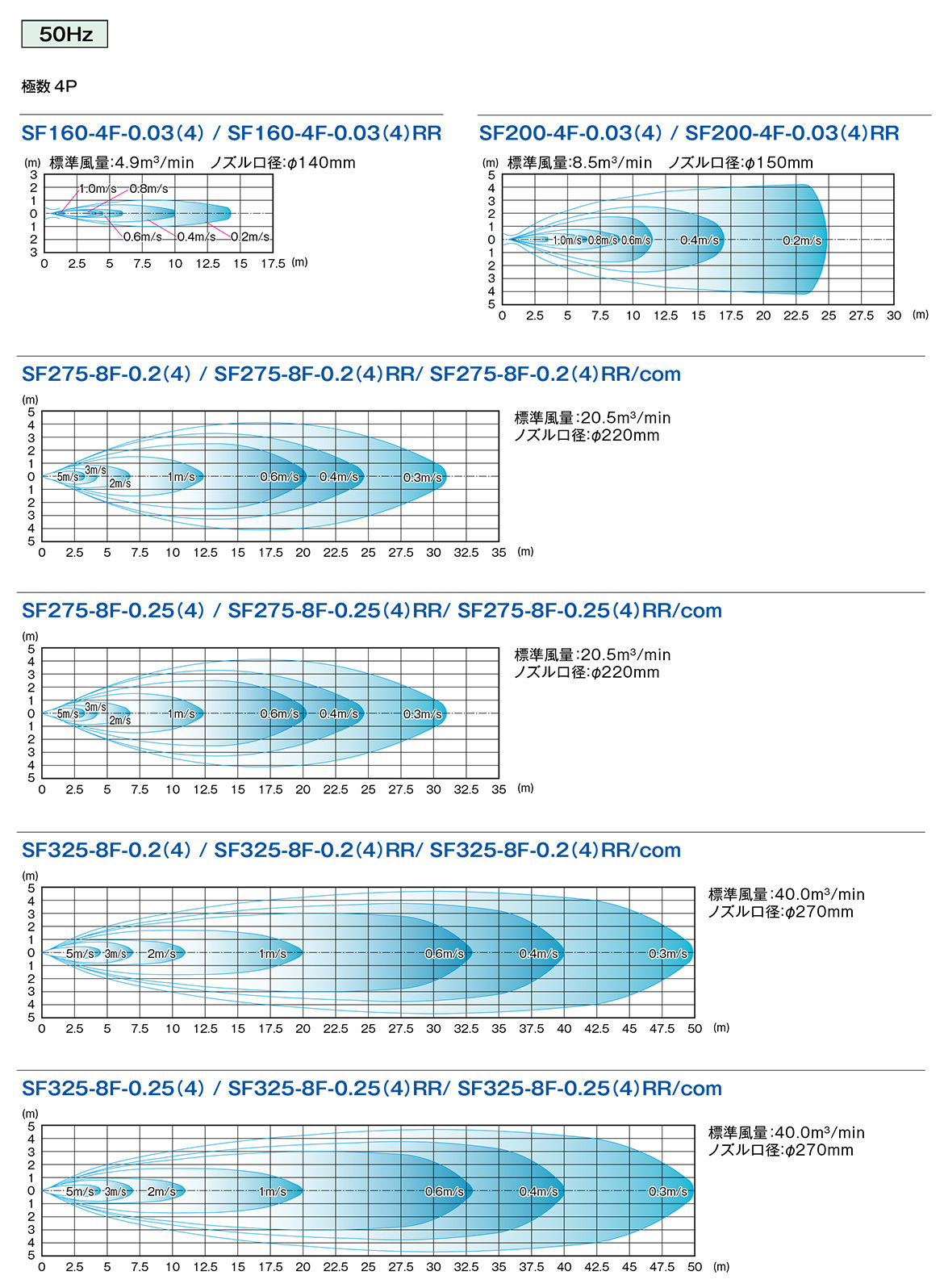

●ノズル吹出しの場合（50/60Hz）（m）
▲風管接続の場合（m）

※曲りの無い場合

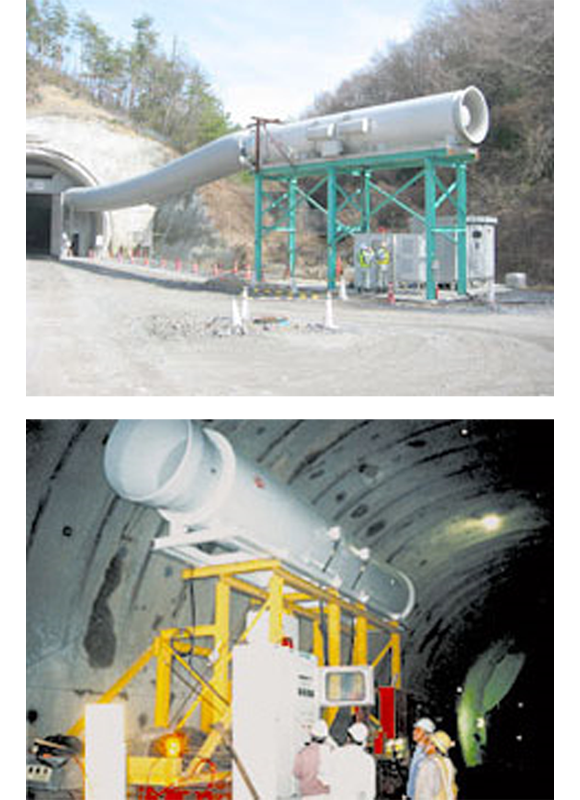

トンネル工事用換気ファン

ビッグログは『大きな丸太』という名前の工事仮設用送風機です。

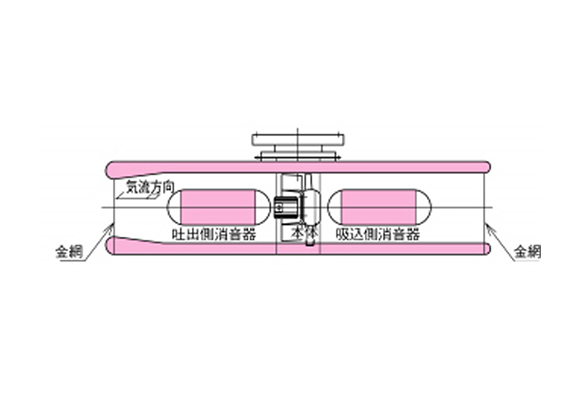

高性能軸流送風機の両側に消音器を設けて、大きな丸太のごとく静かなユニットに仕上げました。
どの形式のビッグログでも、運転中に周囲で普通に会話ができるほど静かです。
これからトンネル工事仮設用送風機は『ビッグログ』と呼んで下さい。
